Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Malzeme: | 10,9 sınıf | Ölçü sistemini: | Metrik |
|---|---|---|---|
| Çapı: | M8 | Bitiş: | Çinko kaplama |
| Türü: | Flanş kafa | Paketleme Detayları: | küçük kutu + karton + palet |
| Standart: | ISO, DIN, ANSI, GB | Teslimat: | 25 gün |
| Çap-Thread Size: | UNC | kafa: | ONALTILIK FLANŞ |
| Vurgulamak: | Hex Flanş Cıvata,Paslanmaz Çelik Hex Cıvata |
||

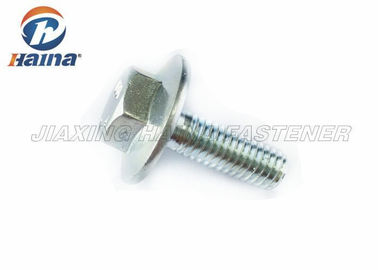

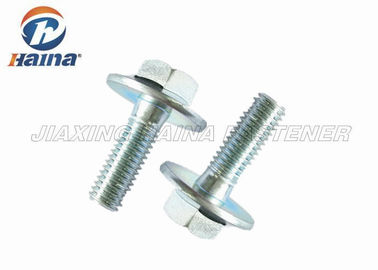

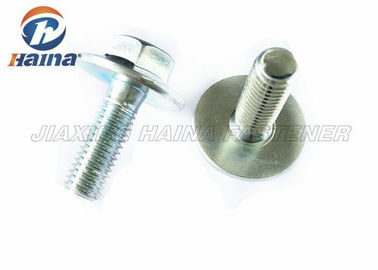

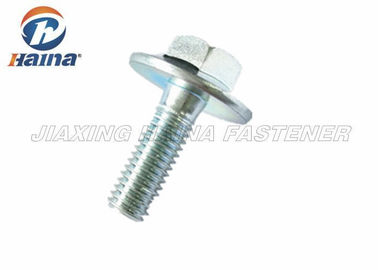

Sol Tam Konu UNC 10.9 Sınıf Mavi Çinko Kaplama DIN 6921Hex Flanş Başlı Cıvata
1. Ürün Açıklaması
Hex flanş cıvata altıgen yıkayıcı kafa ile bir tek parça dövme cıvata olduğunu. 2 tip, tırtıklı flanş ve pürüzsüz flanş, sözde düz yatak yüzeyi her zaman pul başlı. Hex flanş cıvataları her zaman orta karbonlu çelik, alaşımlı çelik ve paslanmaz çelikten imal.
Metrik serisi karbon çelik altıgen flanş cıvataları genellikle başına sınıfı 8.8, sınıfı 10.9 ve sınıf 12.9 verilen DIN6921 ve ISO standardı. Yüzey işleme siyah oksit, galvanizleme, dacromate olabilir. SS304 ve SS316, Sınıf A2-70 ve A4-80 de mevcuttur paslanmaz çelik altıgen flanşlı civatalı.
ANSI B18.2.1 boyutları başına inç serisi her zaman karbon çelik ve alaşımlı çelik SAE standardına göre Sınıf 5 ve 8. sınıf verilen. 18-8 paslanmaz çelik altıgen flanşlı vidalar da mevcuttur.
DIN ve ANSI standardı altıgen flanş cıvataları teknik çizimler, ilgili fotoğraflar aşağıda tıklayınız.
2. Teknik
| d | ds | s | dC | k | b | L | |||
| Nominal çap | Pitch Konu | gövde Çapı | Flats karşısında Genişliği | flanş Çapı | kafa Yüksekliği | İplik uzunluğu | Baş altında Uzunlukları | ||
| (kaba) | Maks. | Min. | Maks. | Min. | Maks. | Maks. | Nominal | ||
| M6 | 1 | 6 | 5.82 | 10 | 9.78 | 14.2 | 6.6 | 18 | 10-60 |
| M8 | 1.25 | 8 | 7.78 | 13 | 12.73 | 18 | 8.1 | 22 | 12-80 |
| M10 | 1.5 | 10 | 9.78 | 15 | 14.73 | 22.3 | 9.2 | 26 | 16-80 |
| M12 | 1.75 | 12 | 11.73 | 16 | 15.73 | 26.6 | 11.5 | 30 | 25-120 |
| M14 | 2 | 14 | 13.73 | 18 | 17.73 | 30.5 | 12.8 | 34 | 30-120 |
| M16 | 2 | 16 | 15.73 | 21 | 20.67 | 35 | 14.4 | 38 | 40-120 |
| M20 | 2.5 | 20 | 19.67 | 27 | 26.67 | 43 | 17.1 | 46 | 40-120 |
| (Standartlar ISO 898-1 tarafından belirlenen - International Standards Organization, DIN 6921) | |||||||||
| Çap | hex Boyutu | flanş Çapı | rulman Çapı | baş Kalınlığı | flanş Kalınlığı |
| F | B | B1 | H | K | |
| Nom | maksimum | min | maksimum | min | |
| 1/4 " | 3/8 " | 0.56 | 0.48 | 0.28 | 0.04 |
| 5/16 " | 1/2 " | 0.68 | 0.6 | 0.32 | 0.05 |
| 3/8 " | 9/16 " | 0.81 | 0.73 | 0.39 | 0.06 |
| 7/16 " | 5/8 " | 0.93 | 0.85 | 0.46 | 0.07 |
| 1/2 " | 3/4 " | 1.07 | 0.98 | 0.51 | 0.08 |
| 9/16 " | 13/16 | 1.19 | 1.1 | 0.57 | 0.09 |
| 5/8 " | 15/16 | 1.33 | 1.23 | 0.62 | 0.1 |
| 3/4 " | 1 1/8 | 1.59 | 1.47 | 0.73 | 0.11 |
3. Uygulama
Hex Flanş Vidalar yaygın çünkü kamyon şasi raylarının montajı kullanılmak üzere kamyon sektöründe kendi popülerlik Çerçeve Cıvata denir. Başlık altında büyük rulman alan conta homojen kaçakları ortadan kaldırmak için sıkıştırılmış emin olur çünkü Hex Flanş Vidalar da boru flanş uygulamalarında kullanılmaktadır. Hex Flanş Vidalı şu anda çamaşır makinesi ortadan kaldırmak için bir altıgen başlı vida ve pulu kullanarak herhangi bir montaj kullanılabilir.
Hex Flanş Vidalar ciddi Makina Ürünleri hat Endüstriyel Bağlantı Elemanları Enstitüsü standardı IFI -111 belirtilen boyutlara yapılır. Baş anahtarı kayma ve yükleme veya kaldırma sırasında hex yuvarlama önlemek için tam kesilmiş hex ile üretilmiştir. Dayanma yüzleri üniforma tork gerilim performansı sağlamak için pürüzsüz ve maksimum kelepçe yükleri elde edilir.
4. Avantajları
Satış sonrası servis 1. İyi. Oluyor Herhangi küçük bir sorun en istemi zamanda çözülecek;
Ihracat tecrübesi 2. Yıllar;
3. Teknik listesi istek üzerine mevcuttur
4. soruşturma gönderin hoş geldiniz, biz yakında cevap verecektir.
Profesyonel belgeler ile 5. İstemi sevkiyat
Sevkiyat öncesi fotoğraf ile 6. Özel ambalaj,
7. Yüksek kalite ve rekabetçi fiyat.
